飲食店 ダクトファンの取り替え工事 中央区

Share on Facebook

水廻り、住宅設備機器のリフォーム・改修のトラブランです。

今回は、中華料理店の換気扇(ダクトファン)を交換させて頂きました。

◆作業

営業されているお店ですので、営業時間外に工事させて頂きました。
周りに養生をして作業に入ります。
◆BEFORE

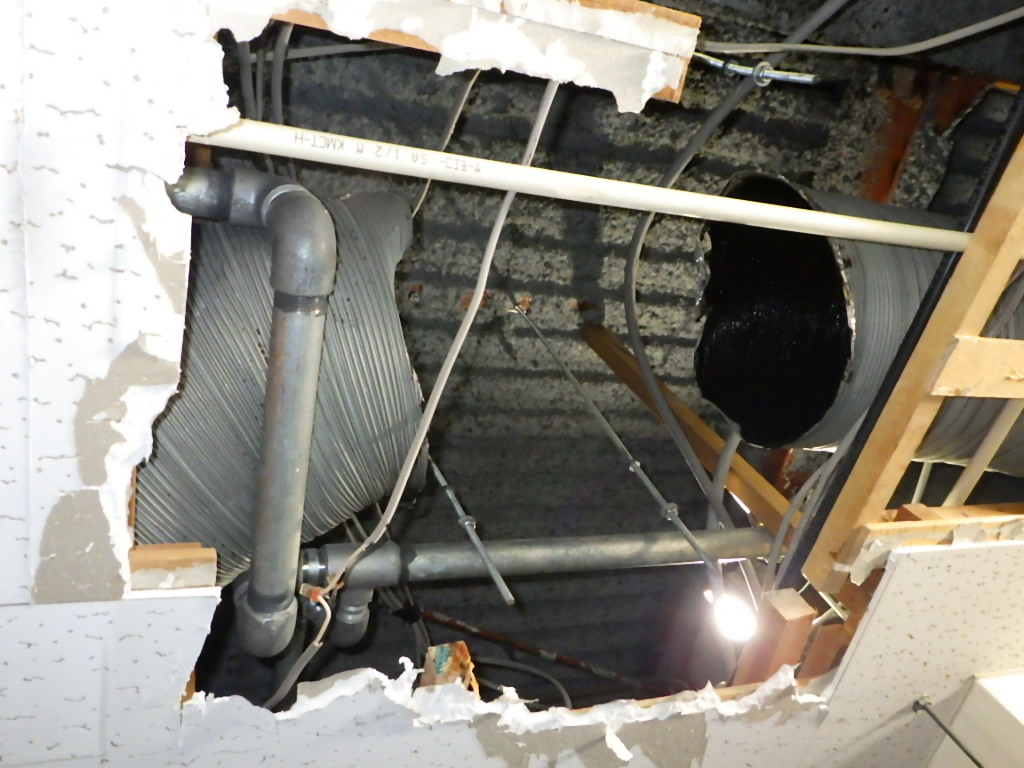

天井のボードと野縁を切り取り既存の換気扇(ダクトファン)を取り外します。

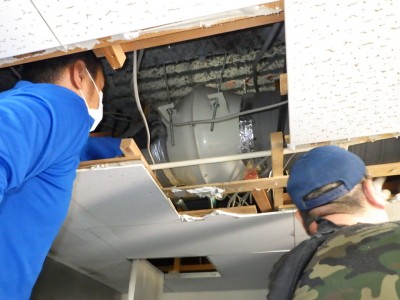

◆取り外し作業

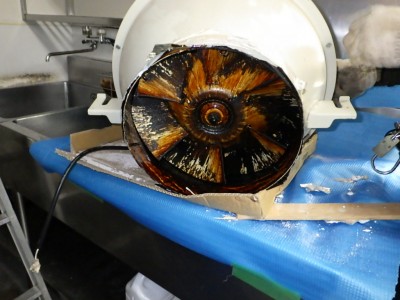

既存の換気扇のハネは油でベトベトでした。
◆既存換気扇(ダクトファン)

新部材と交換していきます。
◆新部材&旧部材

部材を取り付け、ダクトとジャバラとの繋ぎ目部分をアルミテープでしっかり接合していきます。
◆斜流ダクトファン

作業の為、切り取っていた野縁(のぶち)を取り付けます。
◆野縁取り付け


天井には下地にビス・木ねじを使って、留めつけるタイプの天井板(ジプトーン)を張り直し作業完了です。
◆AFTER

今回、使用したシロッコファンは
三菱電機 斜流ダクトファン/標準形 JF-250S3
●用途
・ビル・マンション・ホテル・病院の空調換気
・工場・倉庫の排気
●低騒音設計
・流体力学に基づくターボ形斜流羽根と後置静翼羽根の採用による低騒音設計
●取付・取扱が容易
・取付脚部がU字カット構造となっているため天井吊下げ工事が容易
●ダクト径:φ325mm

———————————————————

排気/換気ダクトはオフィス・ビル・工場・店舗などに使用される空調設備です。
排気ダクトは空気を排出するダクトであり、換気ダクトは空気を取り入れて排出する機能を持ちます。飲食店や店舗は、常に清浄な空気にするためには、正しいダクト工事が必要です。空調、排気/換気、排煙ダクトそれぞれの用途に合わせて最適に配置する必要があります。
